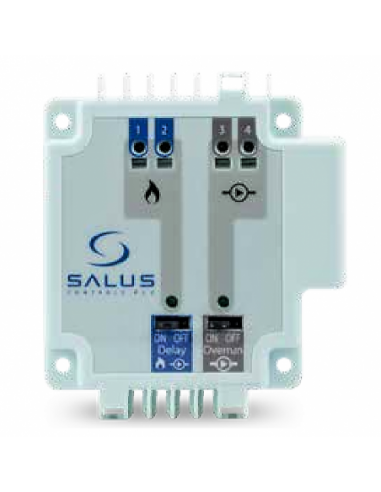

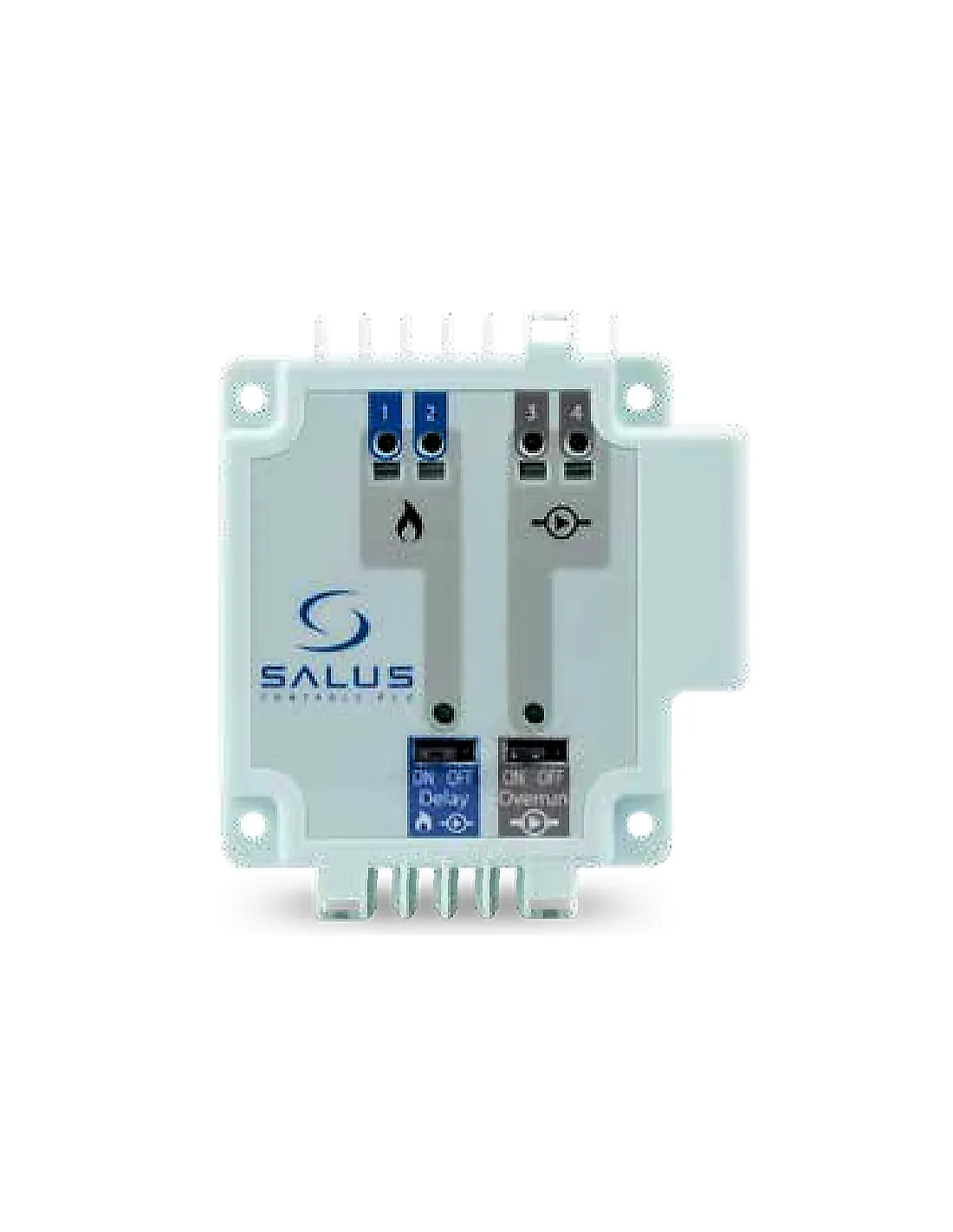

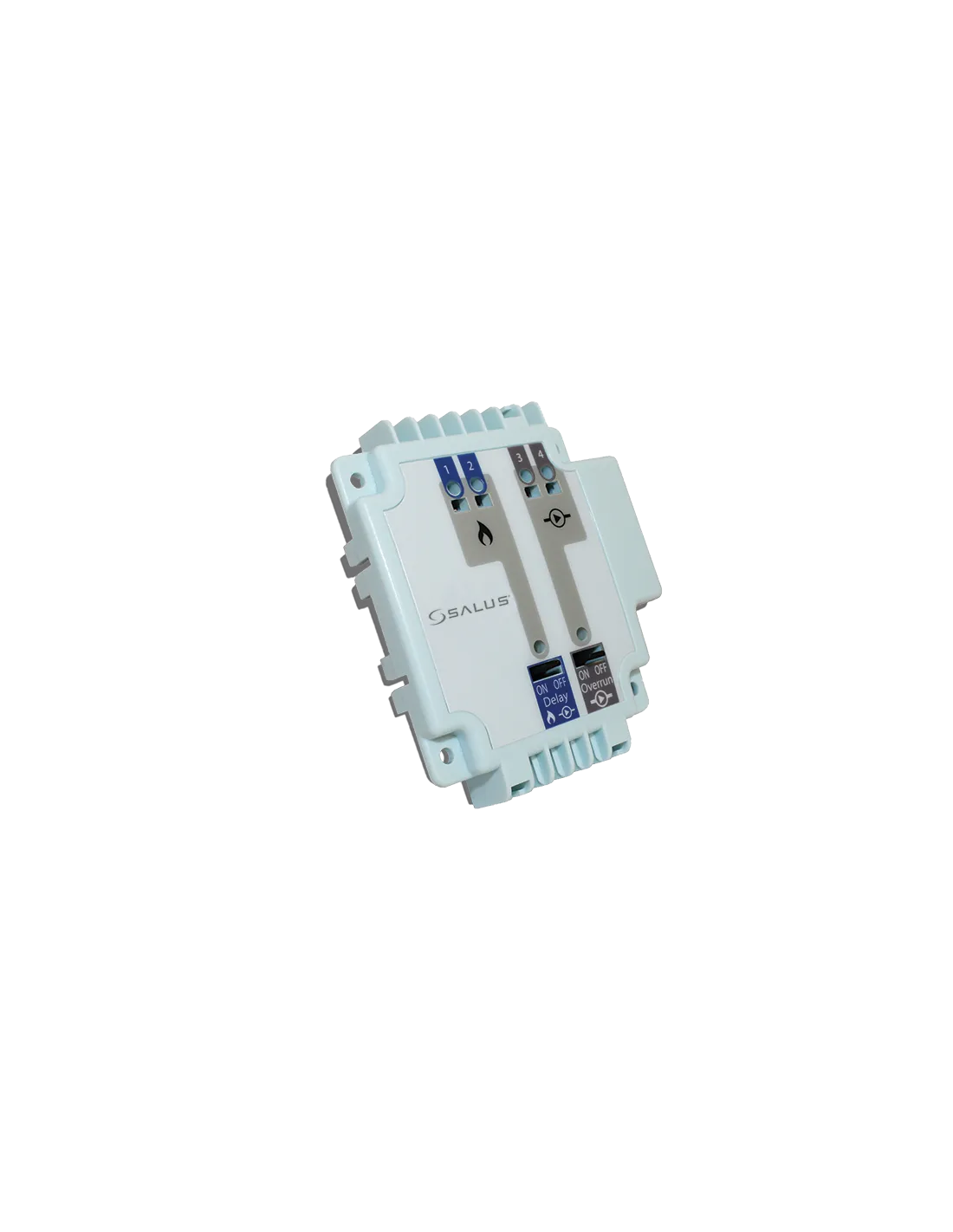

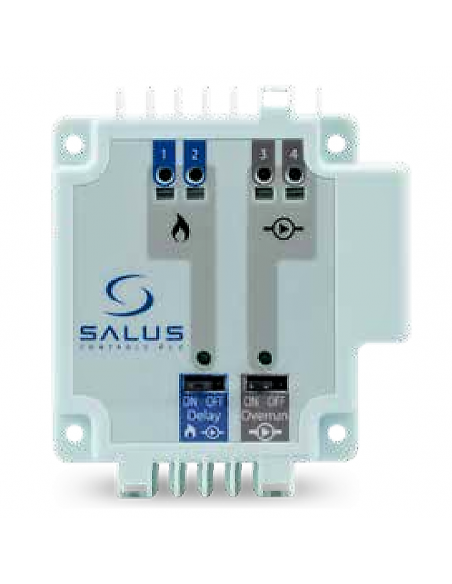

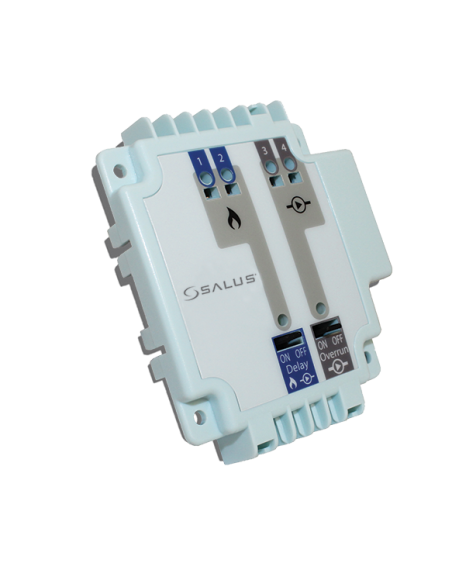

Modul pentru comanda pompei si a centralei termice Salus - PL07
CARACTERISTICI
- Instalare modulara
- Comanda pompa de recirculare Èi a centralei termice
- Functie de intarziere pornire pompa, max 15 minute
- Functie pentru protectia pompei â antiblocare
- Intervalul temperaturii de lucru: 0°C â 50°C
- Alimentare 230 V
- Cablarea terminalelor prin ajutorul clemelor (fara suruburi)
- Releul de pornire al pompei este separat de cel al cazanului 230 V/50Hz
- Contacte non-voltaj
- Intarziere la pornire
- Oprirea automata in cazul penelor de curent

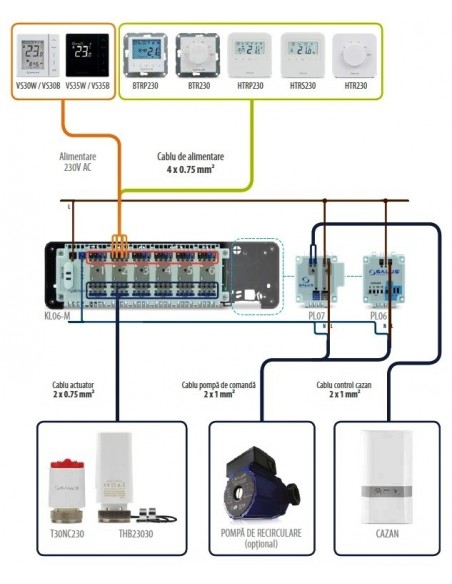

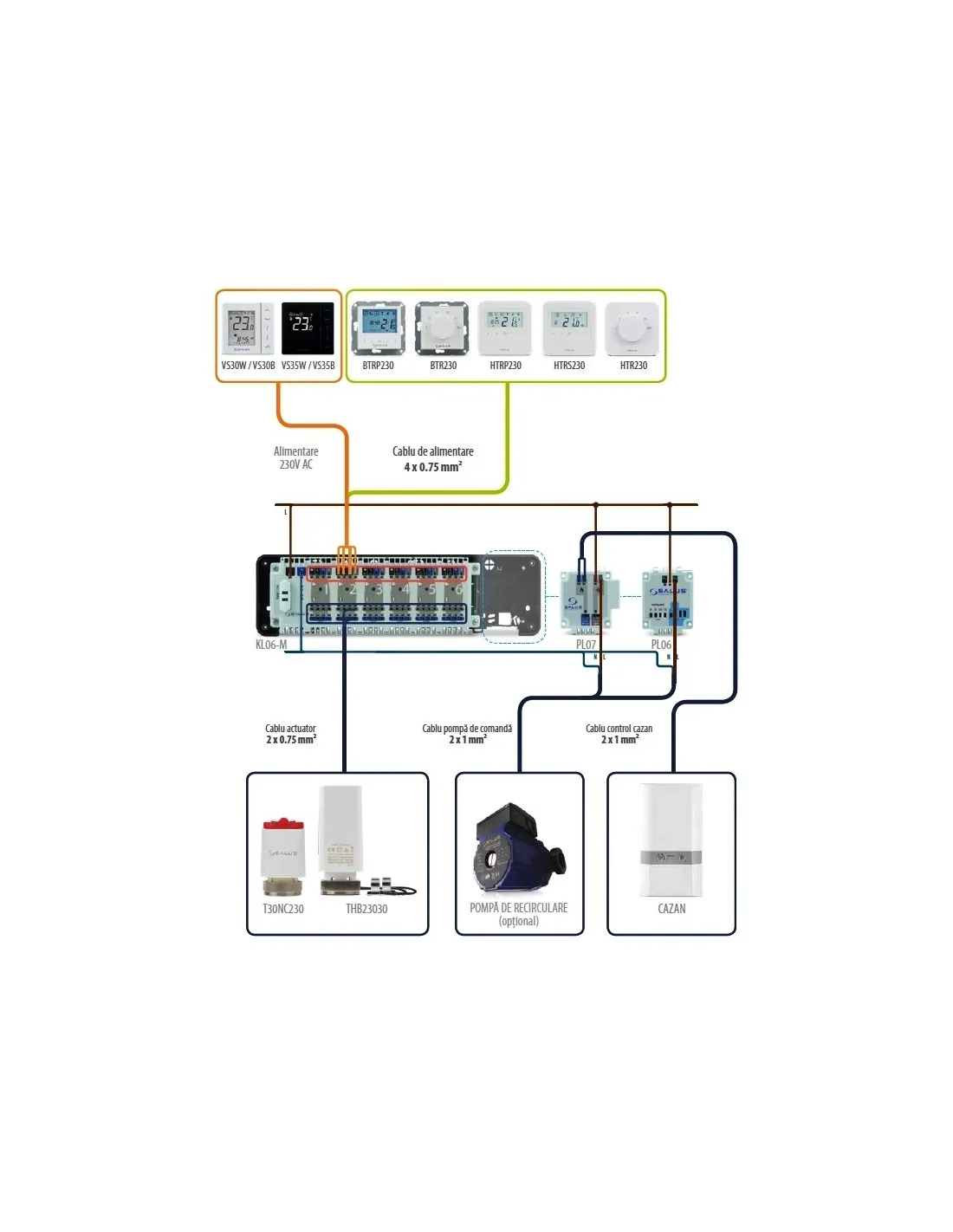

Modulul de comanda PL07 nu este o unitate independenta, ci este conceputa pentru a fi montata pe centrul de comanda KL06. Centrul de comanda trebuie instalat primul, apoi modulul de comanda PL07
FUNCTIONARE
PL07 va porni cazanul cand va primi comanda de la oricare dintre termostatele instalate prin intermediul panoului de comanda KL06.
In functie de pozitia intrerupatorului, cazanulva fi oprit imediat., sau cu o intarziere de 3 min. Odata ce termostatele nu vor cere caldura, cazanul va fi oprit imediat.
Cazanul este controlat prin folosirea unui releu cu blocare mecanica (deschis in mod normal) din modulul de comanda PL07.
Releul este conceput pentru operatii fara voltaj, si va lucra cu cazane pe 24V sau sisteme de control pe 230V.
- Controlul pompei de recirculare
PL07 va porni pompa de recirculare, cand primeste un semnal de la oricare dintre termostatele instalate, prin intermediul panoului de control KL06.
Pompa de recirculare este controlata de un releu cu blocare automata (deschis in mod normal) din modulul de comanda PL07.
Releul este conceput pentru intrerupatoare pe 230V.
Daca pe parcursul unei saptamani nu a fost detectat nici un semnal de inchidere ,de catre centrul de comanda KL06, PL07 va porni pompa de recirculare pentru 5 min, pentru a evita defectarea pompei sau a cazanului.
Modulul de comanda PL07 nu necesita o mentenanta speciala.
Periodic, carcasa exterioara poate fi stearsa folosind o carpa uscata (va ruga sa nu folositi, solventi, substante pentru lustruire, detergenti sau substante abrazive pentru curatat, intrucat pot deteriora modulul).
Modulul nu are parti care necesita service; orice service sau reparatii trebuie facute doar de SALUS sau agentii desemnati de acesta.
In cazul in care modulul de comanda PL07 nu functioneaza corect, verificati daca:
Centrul de comanda KL07 este alimentat.
PL07 este corect instalat in centrul de comanda.
Intrerupatoarele sunt pe pozitia ON
SALUS Controls garanteaza ca produsele nu prezinta defecte de materiale sau de constructie, si vor functiona conform specificatiilor, pe o perioada de 5 ani de la instalare. SALUS Controls va repara sau inlocui (la alegere), produsele defecte, in cazul in care nu corespund garantiei acordate.
Manual - Modul comanda - Salus PL07
