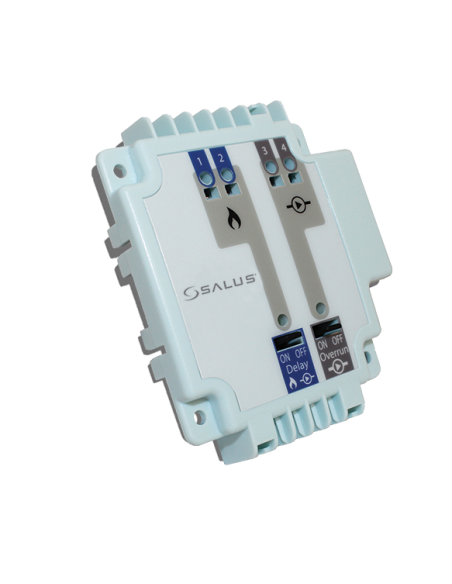

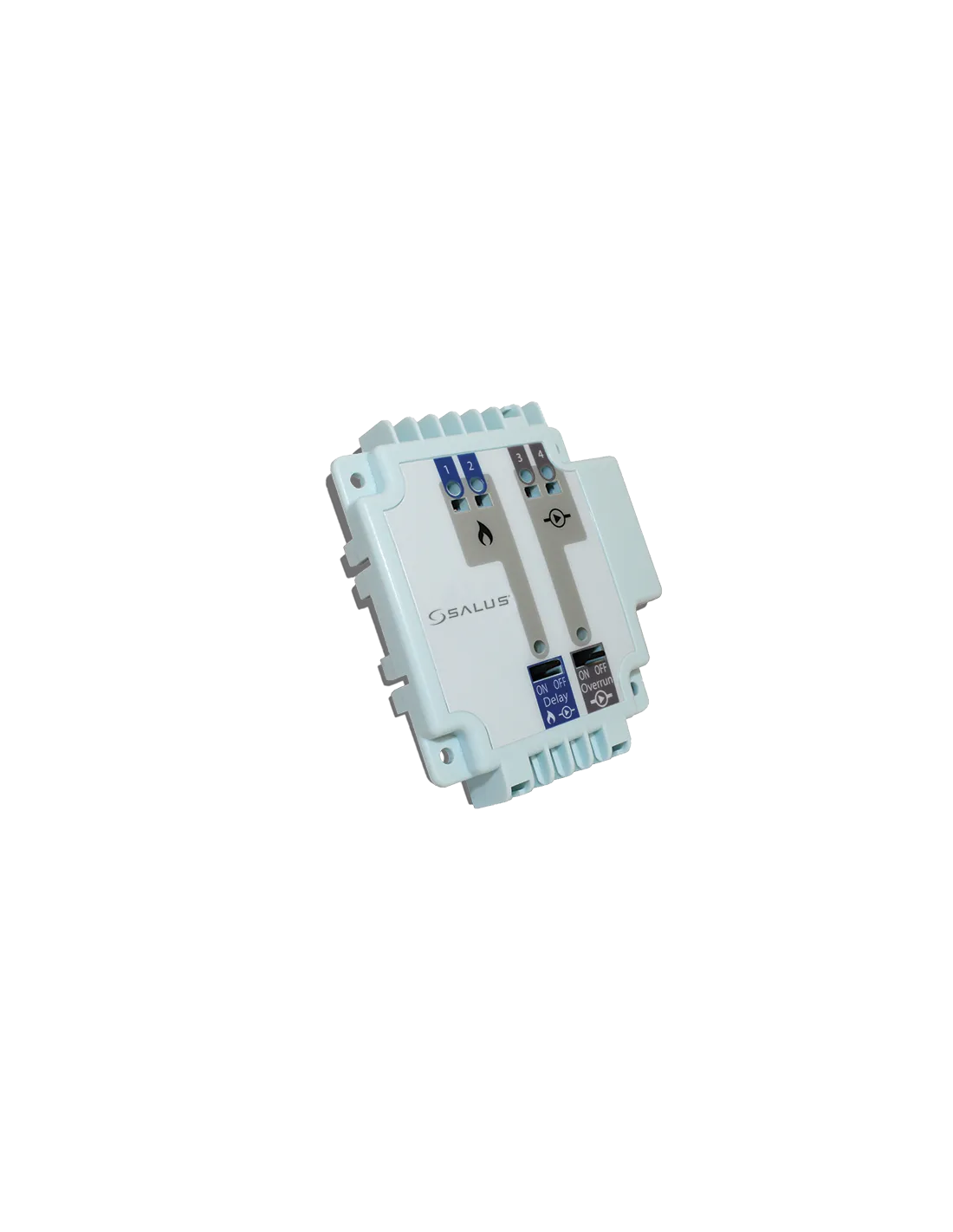

Modulpentru comanda pompei si a centralei termice Salus - PL07
PL07de la SALUS Controls, este un modul de comanda, care se foloseste lapornirea/oprirea pompei si/sau a cazanului intr-un sistem deincalzire in pardoseala.
CARACTERISTICI
Instalare modulara
Comanda pompa de recirculare și a centralei termice
Functie de intarziere pornire pompa, max 15 minute
Functie pentru protectia pompei – antiblocare
Intervalul temperaturii de lucru: 0°C – 50°C
Alimentare 230 V
Cablarea terminalelor prin ajutorul clemelor (fara suruburi)
Releul de pornire al pompei este separat de cel al cazanului 230 V/50Hz
Contacte non-voltaj
Intarziere la pornire
Oprirea automata in cazul penelor de curent
Modululde comanda PL07 nu este o unitate independenta, ci esteconceputa pentru a fi montata pe centrul de comanda KL06. Centrul decomanda trebuie instalat primul, apoi modulul de comanda PL07
FUNCTIONARE
PL07va porni cazanul cand va primi comanda de la oricare dintretermostatele instalate prin intermediul panoului de comanda KL06.
Infunctie de pozitia intrerupatorului, cazanulva fi oprit imediat., saucu o intarziere de 3 min. Odata ce termostatele nu vor cere caldura,cazanul va fi oprit imediat.
Cazanuleste controlat prin folosirea unui releu cu blocare mecanica (deschisin mod normal) din modulul de comanda PL07.
Releuleste conceput pentru operatii fara voltaj, si va lucra cu cazane pe24V sau sisteme de control pe 230V.
PL07va porni pompa de recirculare, cand primeste un semnal de la oricaredintre termostatele instalate, prin intermediul panoului de controlKL06.
Pompade recirculare este controlata de un releu cu blocare automata(deschis in mod normal) din modulul de comanda PL07.
Releuleste conceput pentru intrerupatoare pe 230V.
Dacape parcursul unei saptamani nu a fost detectat nici un semnal deinchidere ,de catre centrul de comanda KL06, PL07 va pornipompa de recirculare pentru 5 min, pentru a evita defectarea pompeisau a cazanului.
Modululde comanda PL07 nu necesita o mentenanta speciala.
Periodic,carcasa exterioara poate fi stearsa folosind o carpa uscata (va rugasa nu folositi, solventi, substante pentru lustruire, detergenti sausubstante abrazive pentru curatat, intrucat pot deteriora modulul).
Modululnu are parti care necesita service; orice service sau reparatiitrebuie facute doar de SALUS sau agentii desemnati de acesta.
Incazul in care modulul de comanda PL07 nu functioneaza corect,verificati daca:
Centrulde comanda KL07 este alimentat.
PL07este corect instalat in centrul de comanda.
Intrerupatoarelesunt pe pozitia ON
SALUSControls garanteaza ca produsele nu prezinta defecte de materiale saude constructie, si vor functiona conform specificatiilor, pe operioada de 5 ani de la instalare. SALUS Controls va repara sauinlocui (la alegere), produsele defecte, in cazul in care nucorespund garantiei acordate.
